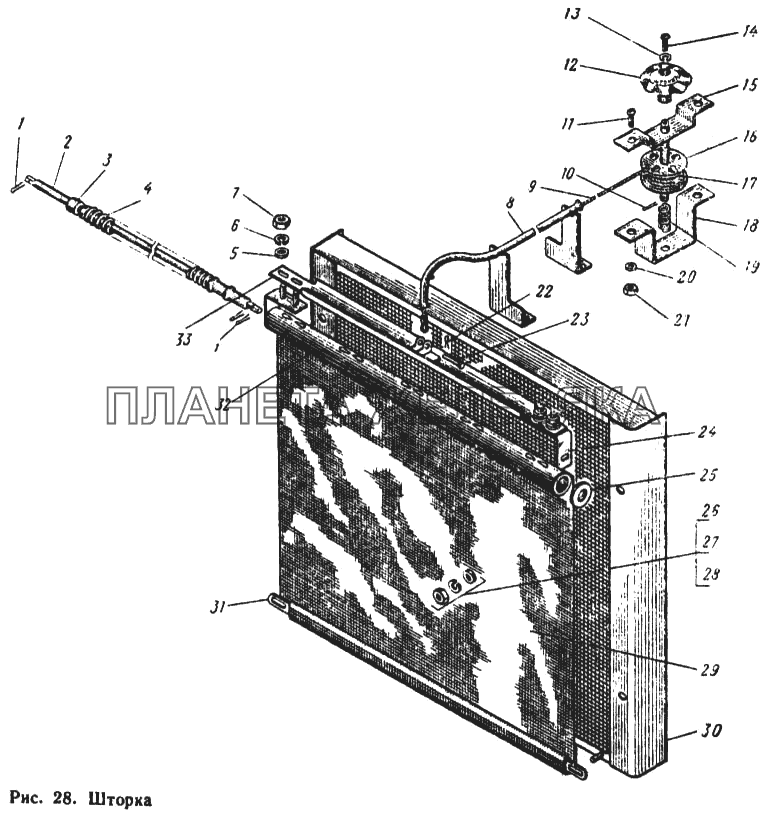

Шторка ЮМЗ-6Л| ← Водяной радиатор. Шланги системы охлаждения. Крышка радиатора. Кожух вентилятора | Привод муфты сцепления → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 45-1310008 СБ |
Шторка с управлением Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 45-1310008 СБ |
Шторка с управлением Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 45-1310010 СБ |
Шторка в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 45-1310020 СБ |
Стержень со шторкой Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 45-1310030 СБ |
Стержень Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 45-1310110 СБ |
Блок управления шторкой Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1 | Шплинт 2Х12 |
Шплинт 2Х12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 1 | Шплинт 2Х12 |
Шплинт 2Х12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | 45-1310060 СБ |
Стержень с наконечником Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | 45-1310032 |
Наконечник пружины Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | 45-1310033 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 5 | Шайба 8 |
Шайба 8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 6 | Шайба 8 |
Шайба 8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | Гайка 2М8 |
Гайка 2М8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 45-1310070 СБ |
Трубка направляющая Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 9 | 45-1310120 СБ |
Трос управления Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 10 | Шплинт 2Х16 |
Шплинт 2Х16 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | Винт М6Х16 |
Винт М6Х16 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | 45-1310115 |
Рукоятка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 13 | Шайба 5 |
Шайба 5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 14 | Винт М5Х12 |
Винт М5Х12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 15 | 45-1310112 |
Планка стопорная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | 45-1310150 СБ |
Барабан Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 17 | 45-1310114 |
Трубка контровочная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | 45-1310111 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | 45-1310113 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 20 | Шайба 6 |
Шайба 6 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 21 | Ганка М6 |
Ганка М6 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 22 | Шплинт 1,5Х12 |
Шплинт 1,5Х12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 23 | 40-6003078 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 24 | 60-1310050 СБ |
Угольник в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 25 | Шайба 8 |
Шайба 8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 26 | Шайба 8 |
Шайба 8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 27 | Шайба 8 |
Шайба 8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 28 | Гайка М8 |
Гайка М8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 29 | 45-1310021 |
Шторка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 30 | 45-1310200 СБ |
Сетка радиатора защитная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 31 | 60-1310016 |
Планка стяжная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 32 | 45-1310040 СБ |
Барабан в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 33 | 45-1310080-Б СБ |
Планка в сборе Подробнее
Дополнительная информация:
|
|
