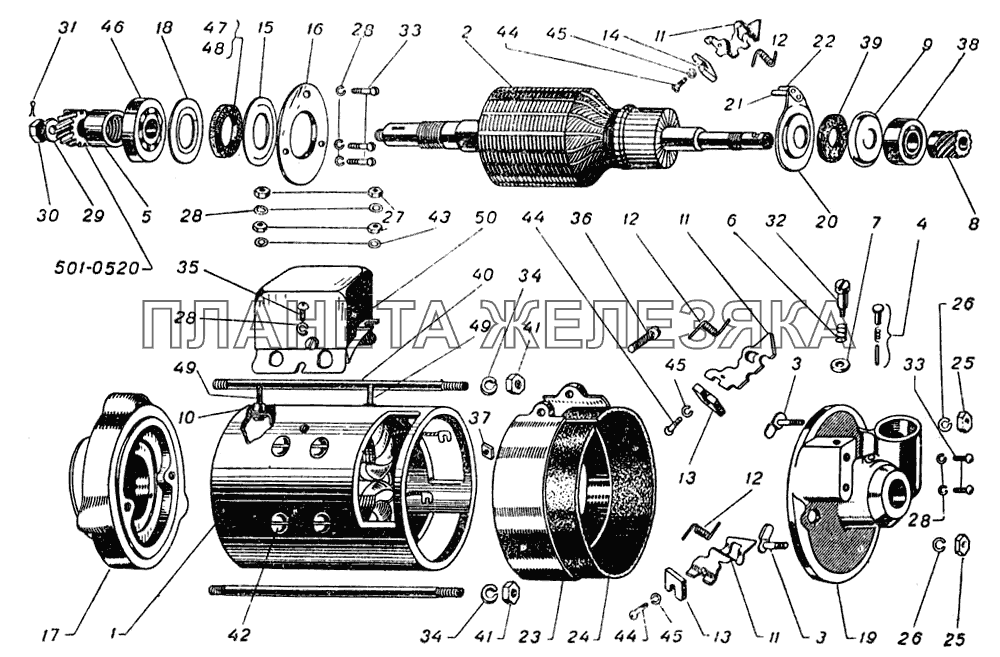

Генератор ЗИС-101| ← Схема электрооборудования | Реле генератора → |
| № | Номер детали | Наименование детали | ||||||
|---|---|---|---|---|---|---|---|---|
| 1-ГБФ-55 |
Шайба Подробнее
Дополнительная информация:
|
|
||||||
| 1-ГБФ-63 |
Шайба Подробнее
Дополнительная информация:
|
|
||||||
| 1-ГВФ-95 |
Шпилька установочная Подробнее
Дополнительная информация:
|
|
||||||
| 501-0520 |
Шестерня динамо Подробнее
Дополнительная информация:
|
|
||||||
| 7Х-1598 |
Винт Подробнее
Дополнительная информация:
|
|
||||||
| 8Х-4195 |
Шайба Подробнее
Дополнительная информация:
|
|
||||||
| ГЛ-18-31 |
Гайка круглая Подробнее
Дополнительная информация:
|
|
||||||
| ГЛ-18-47 |
Планка прижимная Подробнее
Дополнительная информация:
|
|
||||||
| ГЛ-18-48 |
Кронштейн Подробнее
Дополнительная информация:
|
|
||||||
| ГЛ-18-54 |
Ось щеткодержателя Подробнее
Дополнительная информация:
|
|
||||||
| ГЛ-18-67 |
Маслоотбойный диск Подробнее
Дополнительная информация:
|
|
||||||
| ГЛ-26-95 |
Крышка со стороны привода в сборе Подробнее
Дополнительная информация:
|
|
||||||
| ГЛ-27-73 |
Траверса в сборе Подробнее
Дополнительная информация:
|
|
||||||
| ГЛ-41 |
Генератор 6 вольт, 130 ватт с распределителем и реле в сборе Подробнее
Дополнительная информация:
|
|
||||||
| ГЛ-41-88 |
Штифт в сборе Подробнее
Дополнительная информация:
|
|
||||||
| ГЛ-41-89 |
Ось щеткодержателя в сборе Подробнее
Дополнительная информация:
|
|
||||||
| ГЛ-72-98 |
Крышка со стороны коллектора в сборе Подробнее
Дополнительная информация:
|
|
||||||
| ГЛ-74-86 |
Лента защитная в сборе Подробнее
Дополнительная информация:
|
|
||||||
| ГЛ-74-87 |
Катушки полюсов в сборе Подробнее
Дополнительная информация:
|
|
||||||
| М11-40П62 |
Шпонка Подробнее
Дополнительная информация:
|
|
||||||
| Х-4148 |
Шпонка сегментная Подробнее
Дополнительная информация:
|
|
||||||
| 1 | ГЛ-74-84 |
Корпус в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 2 | ГЛ-74-85 |
Якорь в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 3 | ГЛ-18-32 |
Планка прижимная в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 4 | ГЛ-5128 |
Масленка Подробнее
Дополнительная информация:
|
|
|||||
| 5 | ГЛ-18-41 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||
| 6 | ГЛ-18-46 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||
| 7 | ГАУ-10-3004 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||
| 8 | ГЛ-52-47 |
Шестерня Подробнее
Дополнительная информация:
|
|
|||||
| 9 | ГЛ-27-78 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||
| 10 | 1-ГБФ-117 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||
| 11 | ГЛ-54-05 |
Щеткодержатель Подробнее
Дополнительная информация:
|
|
|||||
| 12 | ГЛ-27-76 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||
| 13 | ГЛ-18-52 |
Щетка главная Подробнее
Дополнительная информация:
|
|
|||||
| 14 | ГАУ-18-78 |
Щетка вспомогательная Подробнее
Дополнительная информация:
|
|
|||||
| 15 | ГЛ-18-44 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||
| 16 | ГЛ-18-45 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||
| 17 | ГЛ-90-54 |
Крышка со стороны привода Подробнее
Дополнительная информация:
|
|
|||||
| 18 | ГЛ-18-40 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||
| 19 | ГЛ-90-55 |
Крышка со стороны коллектора Подробнее
Дополнительная информация:
|
|
|||||
| 20 | ГЛ-54-06 |
Траверса Подробнее
Дополнительная информация:
|
|
|||||
| 21 | ГЛ-27-75 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||
| 22 | ГАУ-18-73 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||
| 23 | 2-ГАХ-24 |
Лента защитная Подробнее
Дополнительная информация:
|
|
|||||
| 24 | 1-ГАХ-25 |
Прокладка защитной ленты Подробнее
Дополнительная информация:
|
|
|||||
| 25 | МН-40018 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||
| 26 | МН-40075 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||
| 27 | Х-4003 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||
| 28 | Х-4001 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||
| 29 | Х-358 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||
| 30 | Х-1539 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||
| 31 | Х-404 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||
| 32 | Х1-15-80 |
Винт Подробнее
Дополнительная информация:
|
|
|||||
| 33 | 8Х-1596 |
Винт Подробнее
Дополнительная информация:
|
|
|||||
| 34 | Х-4069 |
Шайба гровера Подробнее
Дополнительная информация:
|
|
|||||
| 35 | 7Х-1542 |
Винт Подробнее
Дополнительная информация:
|
|
|||||
| 36 | 7Х-1543 |
Винт Подробнее
Дополнительная информация:
|
|
|||||
| 37 | Х-1531 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||
| 38 | Х9-27-77 |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||
| 39 | Х5-18-35 |
Шайба войлочная Подробнее
Дополнительная информация:
|
|
|||||
| 40 | Х1-15-78 |
Шпилька натяжная Подробнее
Дополнительная информация:
|
|
|||||
| 41 | 8Х-1537 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||
| 42 | 1-ГК-38 |
Винт полюса Подробнее
Дополнительная информация:
|
|
|||||
| 43 | М11-41081 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||
| 44 | 8Х-1549 |
Винт Подробнее
Дополнительная информация:
|
|
|||||
| 45 | МИ-41079 |
Шайба гровера Подробнее
Дополнительная информация:
|
|
|||||
| 46 | Х-4071 |
Подшипник шариковый Подробнее
Дополнительная информация:
|
|
|||||
| 47 | Х5-15-72 |
Шайба войлочная Подробнее
Дополнительная информация:
|
|
|||||
| 48 | Х5-15-73 |
Шайба войлочная Подробнее
Дополнительная информация:
|
|
|||||
| 49 | Х1-27-71 |
Болт контактный Подробнее
Дополнительная информация:
|
|
|||||
| 50 | Р3-69 |
Реле генератора в сборе Подробнее
Дополнительная информация:
|
|
